Los manómetros son dispositivos de medición de la presión que registran y muestran la presión de líquidos o gases. Son indispensables en los sistemas hidráulicos y neumáticos, ya que visualizan la presión de funcionamiento actual y permiten así la seguridad, la eficacia y el control preciso.

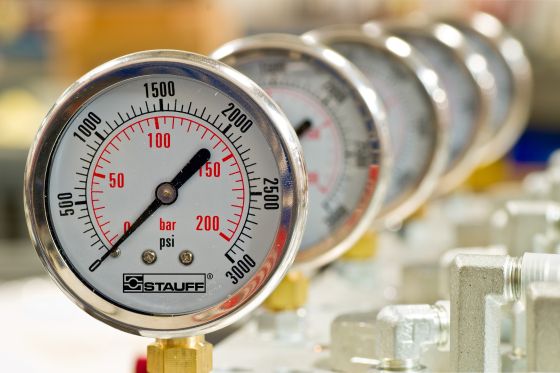

El tipo más utilizado es el manómetro de tubo de Bourdon, que se caracteriza por su diseño sencillo, robusto y fiable. Ha sido un estándar en la tecnología de medición de presión durante décadas. Los manómetros de tubo de Bourdon proporcionan una indicación directa e inmediata de la presión, lo que los hace especialmente valiosos para los bancos de mantenimiento, revisión y testeo.

Los manómetros de tubo de Bourdon son versátiles y pueden utilizarse para controlar las presiones de funcionamiento, diagnosticar averías y proteger sistemas. Los campos de aplicación típicos son

• Sistemas hidráulicos: Supervisión de las presiones de funcionamiento en máquinas, unidades y sistemas.

• Neumática: Control de presión; para sistemas pulsantes sólo útil con amortiguación (por ejemplo, llenado de glicerina).

• Bancos de Testeo: desarrollo y aseguramiento de la calidad.

• Hidráulica móvil: maquinaria agrícola y de construcción, vehículos comerciales.

• Tecnología de la construcción: sistemas de calefacción y aire acondicionado, tuberías de agua y gas.

• Equipo original OEM: Los Manómetros de tubo Bourdon se instalan directamente en las máquinas debido a su precio favorable y su diseño robusto.

Limitaciones:

• No apto para presiones muy bajas (< 0,6 bar) o vacío; aquí se suelen utilizar manómetros de cápsula o de membrana.

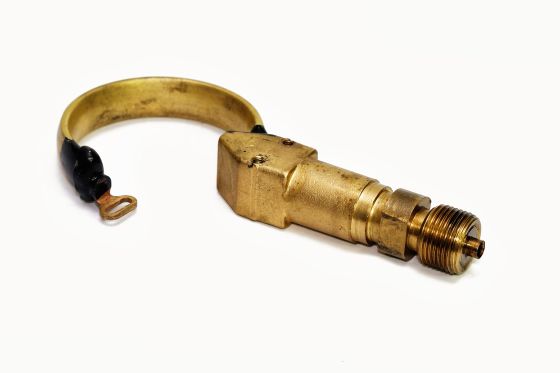

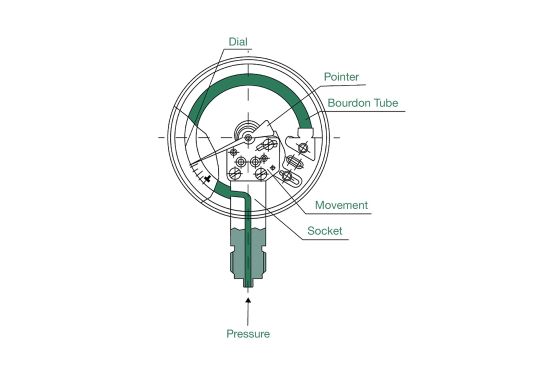

El manómetro de tubo de Bourdon funciona según un principio mecánico. La pieza central es un Muelle metálico en forma de C o doblado en espiral (Muelle de Bourdon), que se deforma al aumentar la presión. Este movimiento se transmite a través de una conexión a una aguja que indica la presión en una escala.

Las ventajas de este principio son

• Principio de medición mecánico, no requiere corriente ni energía.

• Robusto y duradero.

• Fácil de leer a presiones estables; idealmente relleno de glicerina a presiones pulsantes.

Los manómetros de tubo de Bourdon son fiables en aplicaciones estándar; los sensores de presión digitales o las balanzas de presión se utilizan para mediciones de laboratorio o de alta precisión.

Ofrecemos una amplia gama de manómetros de tubo de Bourdon especialmente optimizados para su uso en sistemas hidráulicos. Nuestros productos se caracterizan por su durabilidad, precisión y flexibilidad.

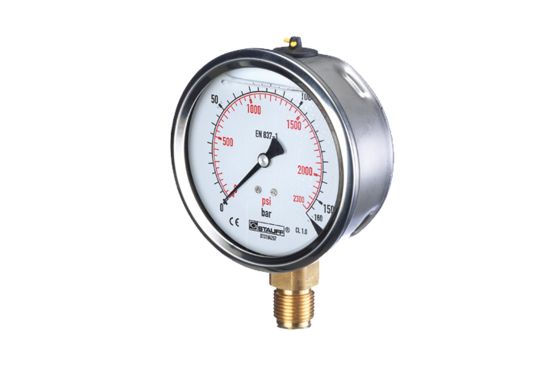

• Manómetros analógicos de tubo de Bourdon (tipo SPG)

• Rangos de medición de hasta 1000 bar

• Tamaños de Alojamiento: 63 mm y 100 mm

• Alojamiento de Acero inoxidable para máxima robustez

• Relleno de glicerina para amortiguar los golpes de ariete

• Escalas en bar, PSI y, previa solicitud, también en otras unidades (por ejemplo, kPa)

• Varias roscas de conexión: BSP, NPT, SAE

• Testeos

• Juegos completos con manómetros de tubo Bourdon, mangueras de medición y adaptadores

• Ideal para mediciones móviles y aplicaciones en bancos de Testeo

Estos kits contienen todos los accesorios necesarios para una medición segura y flexible. La combinación de manómetro y accesorios facilita el manejo y garantiza resultados precisos.

Los accesorios aumentan la funcionalidad de los manómetros y garantizan un uso seguro:

• Valvulas de cierre con alivio (utilizadas como valvulas de proteccion)

• Conmutador selector de manómetros para cambiar entre puntos de medición

• Adaptadores de conexión y racores Tornillo

• Mangueras de medición para mediciones a distancia del punto de medición

• Soportes y anillas para un montaje estable

• Tapas protectoras de goma para proteger la carcasa

Estos componentes facilitan considerablemente la instalación y el manejo de los manómetros y permiten realizar mediciones precisas en diferentes condiciones de funcionamiento.

Los manómetros de tubo Bourdon ofrecen siempre mediciones robustas y fiables a presiones estables. Son versátiles y pueden montarse de forma flexible.

• Diseño robusto: Alojamiento de Acero inoxidable (1.4301) y fabricación de precisión garantizan una larga vida útil. Resistente a la corrosión para aplicaciones de petróleo y gas.

• Relleno de glicerina: Muelle de la manguera y puntero rellenos, lo que amortigua golpes y vibraciones y mejora la precisión de la medición.

• Amplio Rango de presión: Los rangos de medición de hasta 1000 bar cubren la mayoría de los requisitos industriales.

• Doble escala: La doble indicación, por ejemplo en bar y PSI, permite un uso internacional y evita errores de conversión.

• Personalizable: Posibilidad de escalas en bar, PSI y, previa solicitud, en otras unidades (por ejemplo, kPa), así como de implementación sencilla como etiqueta privada con el logotipo del cliente en la placa de la escala.

• Conexiones versátiles: La selección de roscas BSP, NPT y SAE facilita la integración en los sistemas existentes.

• Accesorios y servicio: STAUFF ofrece soportes adecuados, adaptadores y asesoramiento profesional - entrega rápida incluida.

STAUFF complementa estas características con materiales probados, una amplia gama de rangos de medición, varios tamaños de carcasa y accesorios a juego. Los clientes se benefician de juegos de Testeo completos, opciones de personalización y productos duraderos.

A la hora de seleccionar un manómetro adecuado, deben tenerse en cuenta los siguientes puntos:

• Rango de medición: Adecuado a la presión del sistema.

• Compatibilidad del material: El material debe ser compatible con el fluido hidráulico.

• Precisión: Los manómetros de tubo Bourdon son robustos; seleccione otros tipos para mediciones de alta precisión.

• Tipo de conexión: BSP, NPT, SAE.

• Tipo de montaje: Montaje frontal o en panel.

• Normas: EN 837-1 para manómetros de tubo Bourdon; otros tipos tienen sus propias normas.

Una cuidadosa selección garantiza que el manómetro funcione de forma fiable y tenga una larga vida útil.
