Por que a fixação correta é crucial

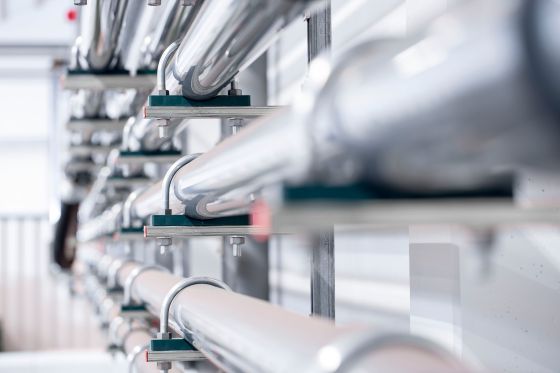

As Abraçadeiras para canos e tubos são mais do que simples suportes - são componentes relevantes para a segurança do sistema hidráulico. Sua tarefa é fixar de forma confiável os canos e tubos, amortecer as vibrações e absorver as cargas. Erros na seleção ou instalação podem causar vazamentos, falhas no sistema ou até mesmo riscos à segurança. Este artigo mostra as fontes de erro mais comuns e como elas podem ser evitadas.
Um exemplo prático: Em uma linha de alta pressão com uma pressão operacional de 420 bar, o uso de uma Abraçadeiras inadequada sem pré-tensionamento fez com que o parafuso não padronizado se rompesse - com tempo de inatividade da produção e custos de reparo na faixa de cinco dígitos. A Abraçadeiras correta teria evitado isso.

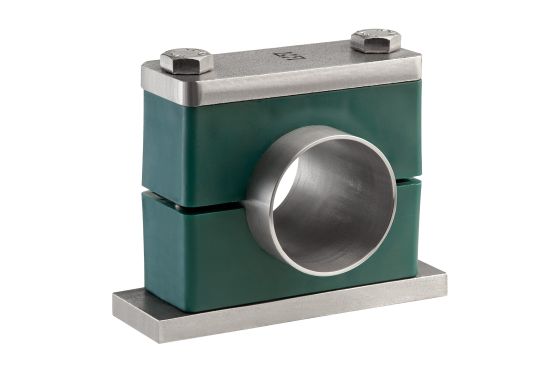

Erro 1: os diâmetros do cano ou tubo e da abraçadeira não coincidem
O tubo e a abraçadeira devem se encaixar exatamente. Embora as Abraçadeiras STAUFF, de acordo com a norma DIN 3015, possam compensar tolerâncias menores, a pré-carga necessária só é criada quando o diâmetro correto é usado. Isso é crucial para a força máxima de retenção na direção axial. Uma pequena folga permanece entre as metades da abraçadeira e indica isso: A propósito: O diâmetro exato é indicado no próprio componente de cada Abraçadeiras STAUFF!

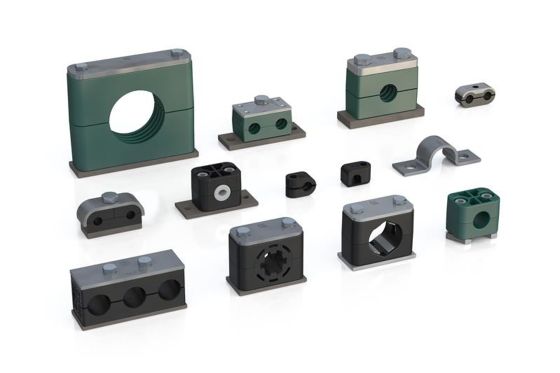

Erro 2: Variante incorreta da abraçadeira
As Abraçadeiras para tubos têm uma superfície interna perfilada - e por um bom motivo: as nervuras absorvem melhor as vibrações e fornecem o amortecimento necessário. As Abraçadeiras para mangueiras com superfície interna lisa não são um substituto equivalente. Elas não oferecem a mesma força de retenção do tubo nem a pré-carga necessária. Se você economizar nesse quesito, corre o risco de perder o desempenho e de ter uma falha prematura.
Erro 3: Série inadequada
Sejam séries leves, standard ou para serviços pesados - as diferenças não são apenas visuais. Com diâmetros idênticos, as abraçadeiras da série para serviços pesados são significativamente mais robustas: corpos de Abraçadeiras mais fortes, bases de cobertura e de solda mais espessas, diâmetros de parafusos maiores. Os torques de aperto recomendados também são maiores. Se você escolher a série errada, geralmente subestima a carga no sistema.
Erro 4: escolha incorreta do material
Cada material tem propriedades específicas:

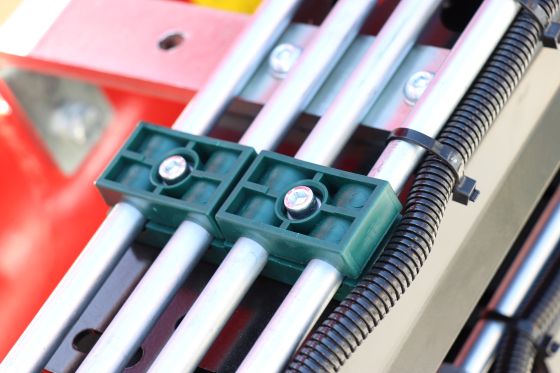

Polipropileno (PP): não absorve umidade, mas é apenas parcialmente resistente a óleos minerais
Poliamida (PA): boa resistência a óleo, UV e intempéries
Abraçadeira
de alumínio (AL): resistente a temperaturas de até 300 °C, mas suscetível à corrosão por contato com o Aço inoxidável
O material errado pode causar falhas na abraçadeira - por exemplo, devido a amolecimento ou fragilização. Em caso de dúvida, as recomendações do Apêndice Técnico do catálogo da STAUFF ou os especialistas em aplicações da STAUFF podem ajudar.
Erro 5: Conexões parafusadas incorretas

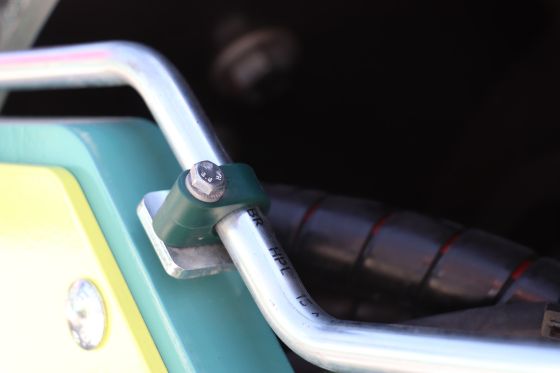

As abraçadeiras para tubos e canos só funcionam em seu potencial máximo com uma Placa de cobertura e Parafusos sextavados, conforme especificado no catálogo. Desvios - por exemplo, devido a parafusos inferiores ou não padronizados - levam à redução da força de retenção e podem causar a quebra dos parafusos. Os torques de aperto recomendados devem ser observados.
Erro 6: Subestrutura fraca
Erro 7: Espaçamento e disposição incorretos
O posicionamento das Abraçadeiras é crucial e depende da carga no sistema. Cargas estáticas e dinâmicas (por exemplo, picos de pressão, vibrações) exigem distâncias diferentes. As curvas de tubos e canos, Acessórios para tubos e adaptadores devem sempre ser fixados com Abrazaderas na frente e/ou atrás deles.
O que podemos aprender com os erros típicos
A fixação de canos e tubos hidráulicos não é um detalhe - é um fator relevante para a segurança. Escolher os componentes certos e seguir as instruções de instalação não só protege o sistema, mas também as pessoas que trabalham com ele. A STAUFF oferece não apenas produtos de alta qualidade, mas também conhecimento e consultoria aprofundados.
Nós o ajudamos a fazer a escolha certa
Encontre agora as Abraçadeiras para tubos ou canos certas e planeje um sistema forte e durável com a nossa ajuda.
Perguntas frequentes
Quais Abraçadeiras são adequadas para canos e tubos de alta pressão?
Como faço para reconhecer o diâmetro correto do cano/tubo?
O diâmetro exato em mm está indicado em cada corpo da Abraçadeira STAUFF.
Posso usar Abrazaderas como substituto?
Não, via de regra não - elas não oferecem a mesma força de retenção e pretensão que as Abraçadeiras para tubos e canos perfilados.
O que devo fazer se não tiver certeza sobre a escolha do material?
Os especialistas em aplicações da STAUFF terão prazer em aconselhá-lo - ou dê uma olhada no Apêndice Técnico do catálogo.
