As Abraçadeiras STAUFF da série Dupla, de acordo com a norma DIN 3015, Parte 3, permitem a fixação de dois cabos em paralelo com apenas um parafuso. Isso economiza espaço, reduz o uso de material e simplifica a instalação, especialmente em layouts de sistemas compactos.

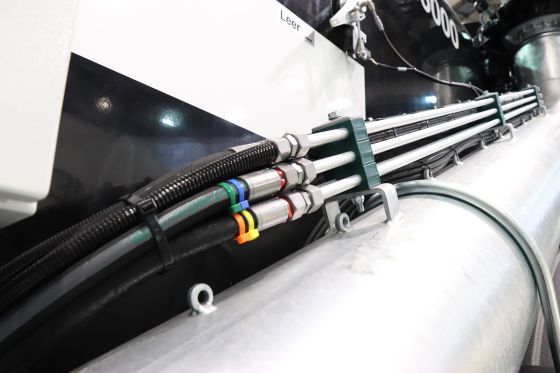

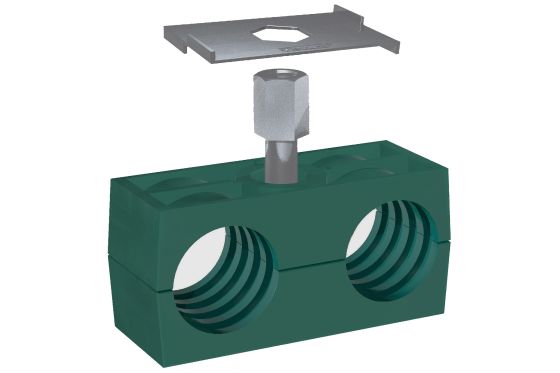

Uma variante particularmente econômica em termos de espaço é a chamada instalação montada na superfície, na qual várias camadas de Abraçadeiras são instaladas diretamente umas sobre as outras. Como regra geral, a STAUFF recomenda um máximo de três camadas para garantir a estabilidade e as forças de retenção necessárias, mesmo nos níveis superiores. A estabilidade da estrutura deve ser verificada individualmente pelo usuário e avaliada no contexto geral do sistema e das cargas mecânicas esperadas!

Camada mais baixa:

Fixação com um parafuso de empilhamento STAUFF, que é firmemente aparafusado na subestrutura. Esse parafuso tem uma rosca interna na cabeça.

Camada intermediária:

Outro Parafuso de empilhamento é aparafusado na rosca interna do parafuso inferior.

Camada superior:

Conclua a instalação com um parafuso de cabeça sextavada externo ou interno padrão.

Placas de travamento são usadas entre as camadas individuais para estabilizar a conexão e evitar que os parafusos montados na superfície se soltem automaticamente.

A STAUFF oferece duas variantes de placas de travamento para montagem de empilhamento:

SI - Placa de segurança

• Intertravamentos com o respectivo Corpo da Abraçadeira embaixo

• Protege o Parafuso de empilhamento contra o afrouxamento automático

• Também permite que a posição da braçadeira superior seja girada

• Solução econômica para aplicações flexíveis

SIV - Placa de segurança com recurso antitorção

• Intertravamento com o respectivo Corpo da Abraçadeira, embaixo e em cima

• Protege o parafuso de empilhamento contra o afrouxamento automático e, ao mesmo tempo, evita que a camada superior se torça

• Garante uma aparência uniforme

• Ideal para aplicações com altos requisitos visuais ou mecânicos

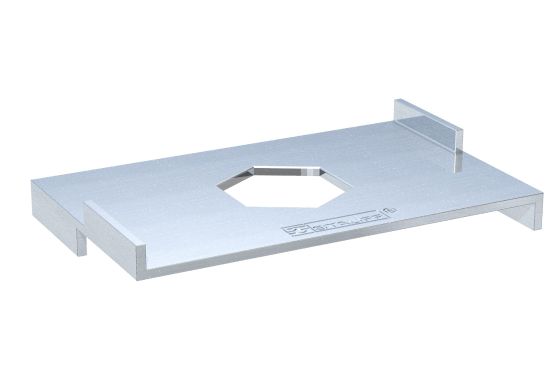

Até agora, a placa de travamento SIV estava disponível em duas versões separadas para o tamanho 1D (com rosca M6) e para os tamanhos 2D e 3D (com rosca M8). As Abrazaderas dos tamanhos 4D e 5D não podiam ser protegidas contra torção por motivos estruturais.

Isso agora foi alterado:

Uma adaptação estrutural da placa SIV permite que ela seja usada nos tamanhos 2D a 5D. Isso significa que, pela primeira vez, as Abrazaderas gêmeas maiores também podem ser usadas em instalações de montagem em superfície sem torção.

Nova designação de material:

A designação anterior SIV-2-3D-... foi substituída por SIV-2-5D-....

Materiais padrão:

• Aço, revestido de zinco/níquel (SIV-2-5D-W3)

• Aço inoxidável V4A (SIV-2-5D-W5)

• Outras variantes disponíveis mediante solicitação

A nova placa de fixação não só oferece mais estabilidade, mas também mais flexibilidade:

• Placa padronizada para todos os tamanhos, de 2D a 5D

• Possibilidade de combinação de diferentes Abraçadeiras (por exemplo, tamanho 5D na parte inferior, tamanho 3D acima, tamanho 2D na parte superior)

• Alinhamento ordenado de todas as camadas

• Custos de armazenamento reduzidos graças aos componentes universais

• Aparência e qualidade de instalação aprimoradas

Essa inovação torna a montagem de empilhamento com as Abraçadeiras STAUFF ainda mais versátil e eficiente - especialmente em aplicações exigentes.
